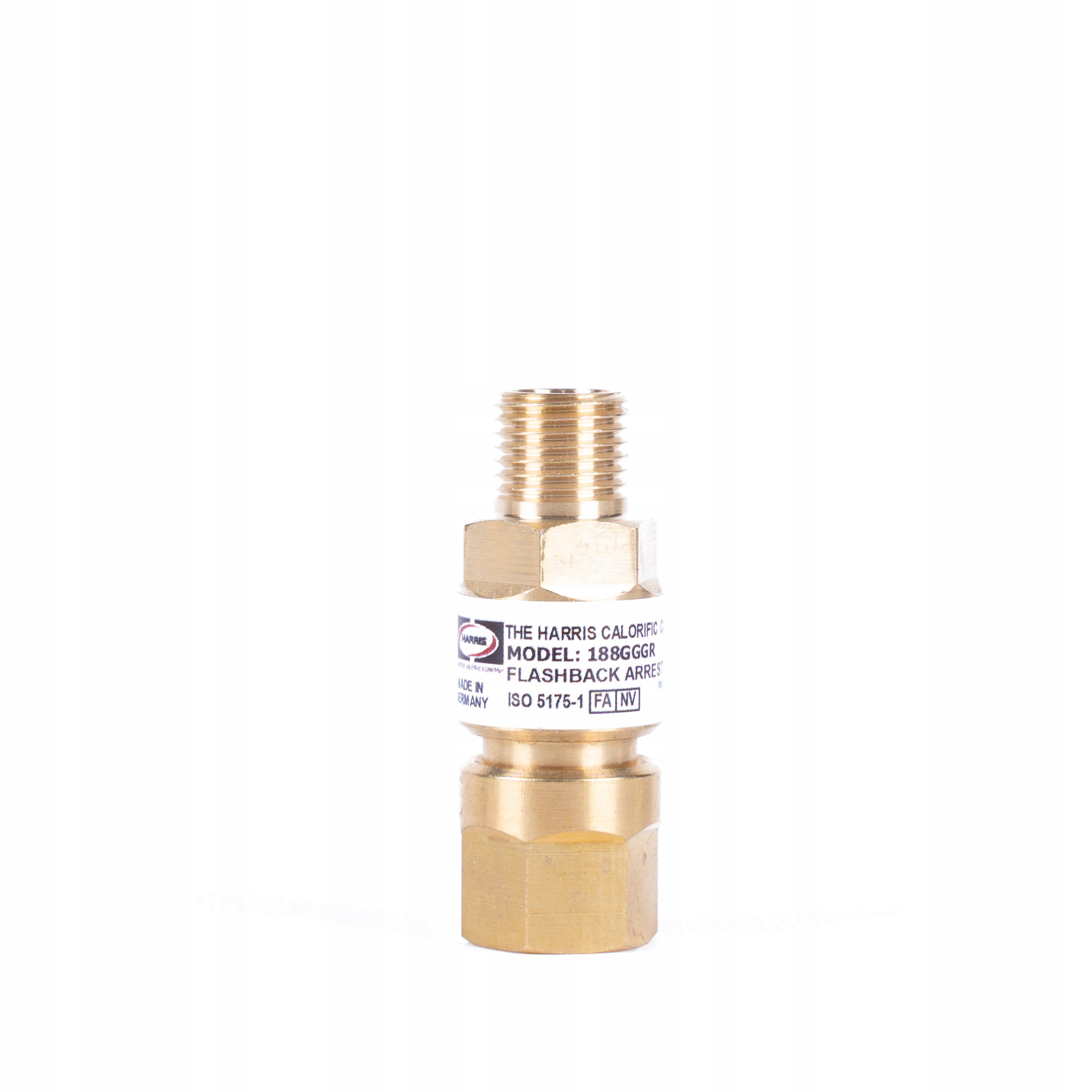

Bezpiecznik przypalnikowy gazowy Harris 188-GGGR
61,99 zł (50,40 zł netto)
Brak w magazynie
Koszty dostawy
Koszty dostawy obliczane w koszyku i podsumowaniu płatności
Metody płatności
- Najwyższej klasy osprzęt renomowanej marki.
- Gwarantuje doskonałą wydajność i niezawodność.
- Sprawdź pełną specyfikację w opisie poniżej.
Osprzęt gazowy · Harris · Bezpiecznik · palnik · gaz palny
Bezpiecznik przypalnikowy gazowy Harris 188-GGGR: ochrona BHP stanowiska gazowego
Oryginalny bezpiecznik Harris 188-GGGR – zaworek zwrotny z bezpiecznikiem przeciwogniowym po stronie palnik, dla linii gaz palny (acetylen / propan / gaz ziemny). Przeznaczony do ochrona reduktora i węża gazu palnego przed cofnięciem płomienia z palnika. Zaworek zwrotny + bezpiecznik przeciwogniowy + odcięcie temperaturowe (>180°C). Standard BHP – chroni butlę acetylenową przed eksplozją w wyniku cofnięcia płomienia. Norma PN-EN ISO 5175 + znak CE potwierdzają zgodność z wymogami inspekcji BHP.
palnik
gaz palny
G
PN-EN ISO 5175
oryginał Harris
Bezpiecznik Harris 188-GGGR vs zamiennik no-name
Bezpiecznik chroni przed cofnięciem płomienia – jakość konstrukcji decyduje o bezpieczeństwie obsługi i akceptacji BHP.
Harris 188-GGGR – oryginał
Trójwarstwowa ochrona BHP – zwrotny + przeciwogniowy + temperaturowy (180°C)
Norma PN-EN ISO 5175 – obowiązkowy element wyposażenia stanowiska gazowego
Mosiądz odolejony, dopuszczony do tlenu pod ciśnieniem 5 bar (acetylen) / 15 bar (propan)
Gwint kalibrowany G – szczelne dopasowanie bez taśm
Oryginał Harris (USA / PL) – długoletnie wsparcie techniczne
Kolor czerwony zgodny z normą – jednoznaczna identyfikacja
Test ciśnieniowy każdej sztuki przed wysyłką
Aprobata BHP – inspektor zwykle akceptuje od ręki
Tani zamiennik bez certyfikatu
Tanie zamienniki bez przeciwogniowego – palnik przekazuje płomień do butli
Brak normy PN-EN ISO – inspektor może zatrzymać pracę stanowiska
No-name mosiądz nieodolejony – ryzyko zapłonu w czystym tlenie
Tani gwint marnuje gaz – nieszczelność przy 4-6 bar
Brak certyfikatu producenta – nieautoryzowany element BHP
Niespecyfikowany kolor – pomyłka tlen/gaz palny daje wybuch
Brak testu ciśnieniowego – sztuka uszkodzona w transporcie
No-name dostępny tylko z importu – 2-4 tygodnie na zamówienie
Sprawdź dopasowanie zanim kupisz
Bezpiecznik 188-GGGR pasuje do określonego gniazda i strony linii gazowej. Sprawdź zgodność.
Strona montażu
palnik
torch side
Gaz
gaz palny (acetylen / propan…
czerwony
Gwint
G 3/8″ LH męski / żeński
męski + żeński w komplecie
Ciśnienie max
5 bar (acetylen) / 15 bar (p…
praca ciągła
Przepływ max
8 m³/h (acetylen) / 14 m³/h …
przy pmax
Norma
PN-EN ISO 5175
wymagana BHP
Parametry pracy bezpiecznika 188-GGGR
Wartości referencyjne dla pracy z palnikami i reduktorami Harris.
5
Ciśnienie max
bar
Praca ciągła
8
Przepływ max
m³/h
Przy pmax
3
Warstwy ochrony
BHP
Pełna ochrona
180
Odcięcie termiczne
stopnie C
Trzecia warstwa
5175
Norma PN-EN ISO
standard
Akceptacja BHP
Bezpiecznik przypalnikowy gazowy montuj BEZPOŚREDNIO na wlocie palnika, po stronie acetylenu/propanu. Strzałka kierunku – „od węża do palnika”. Sprawdzaj szczelność co 6 miesięcy.
Trzy realne zastosowania w pracy zawodowej
Co najczęściej robią z bezpiecznikiem Harris 188-GGGR nasi klienci warsztatowi i przemysłowi.
warsztat acetylenowy
188-GGGR w pracy warsztat acetylenowy
Ochrona reduktora i węża gazu palnego przed cofnięciem płomienia z palnika. Standardowy element wyposażenia BHP w warsztatach acetylen-tlen i propanowych. Po cofnięciu płomienia bezpiecznik wymaga wymiany – test ciśnieniowy go nie przywraca.
Norma PN-EN ISO 5175 – obowiązkowy element BHP
instalacje propanowe
Cykl serwisowy w stanowisku gazowym
Bezpiecznik wymaga inspekcji co 6 miesięcy (szczelność pianką mydlaną) i wymiany po każdym cofnięciu płomienia. Po aktywacji przeciwogniowej element jest zniszczony i musi być wymieniony – test go nie przywróci.
Wymiana co cykl lub po cofnięciu płomienia
odbiory BHP – butle acetylenu
Praca pod nadzorem inspektora BHP
Norma PN-EN ISO 5175 jest obowiązkowa w stanowiskach acetylen-tlen i propan-tlen. Bezpiecznik przypalnikowy to pierwsza linia obrony – obowiązkowa w nowoczesnych palnikach. Oryginał Harris ma pełną dokumentację techniczną.
Pełna dokumentacja BHP
Dane techniczne
Konstrukcja
Materiał korpusu Mosiądz odolejony
Strona montażu palnik
Gaz gaz palny (acetylen / propan…
Kolor identyfikacyjny czerwony (fuel gas)
Gwint G 3/8″ LH męski / żeński
Warstwy ochrony BHP 3 (z odcięciem temp.)
Standard mocowania Harris (zgodny z UE)
Parametry pracy
Ciśnienie max 5 bar (acetylen) / 15 bar (propan)
Przepływ max 8 m³/h (acetylen) / 14 m³/h (propan)
Temp. odcięcia 180°C
Test ciśnieniowy Każda sztuka przed wysyłką
Inspekcja okresowa Co 6 miesięcy (szczelność)
Wymiana po cofnięciu płomienia Tak (jednorazowy)
Norma zgodności PN-EN ISO 5175, CE
Marka: HARRIS · Model: 188-GGGR · Linia montażowa: USA / PL · Wymaga prawidłowego montażu zgodnie ze strzałką kierunku przepływu na korpusie.
FAQ – dobór i eksploatacja bezpiecznika Harris 188-GGGR
Najczęstsze pytania klientów warsztatowych przy zakupie i odbiorach BHP.
Po co bezpiecznik palnik czerwony jest obowiązkowy?
Norma PN-EN ISO 5175 wymaga zaworków zwrotnych z bezpiecznikiem przeciwogniowym w każdym stanowisku spawalniczym/cięciowym pracującym z gazem palnym i tlenem. Cofnięcie płomienia bez bezpiecznika może doprowadzić do wybuchu butli acetylenowej (wybuch katastroficzny – acetylen jest niestabilny pod ciśnieniem). Bezpiecznik blokuje cofający się płomień na trzech poziomach: zaworek zwrotny (kierunek), przeciwogniowy (płomień), termiczny (>180°C).
Jak rozpoznać czy bezpiecznik wymaga wymiany?
Po każdym cofnięciu płomienia (charakterystyczny „trzask” lub krótkie „pop” w palniku) – bezpiecznik jest aktywowany jednorazowo. Druga oznaka: nieszczelność przy próbie pianki mydlanej (bańki). Trzecia: korozja korpusu lub uszkodzenia mechaniczne. NIE próbuj naprawiać – wymień całość.
Jakie ciśnienie i przepływ wytrzymuje 188-GGGR?
Bezpiecznik 188-GGGR pracuje przy ciśnieniu do 5 bar (acetylen) / 15 bar (propan), przepływie do 8 m³/h (acetylen) / 14 m³/h (propan). Te wartości są referencyjne dla typowych palników i reduktorów Harris. Przekroczenie ciśnienia może aktywować bezpiecznik bez cofnięcia płomienia (uszkodzenie). Przy reduktorach o większej wydajności sprawdź zgodność wcześniej.
Czy bezpiecznik 188-GGGR pasuje do innych marek palników?
Gwint G 3/8″ LH męski / żeński jest standardem Harris zgodnym z większością producentów (GeKa, Messer, ESAB, Oerlikon). Sprawdź jednak oznaczenie strony montażu (palnik vs reduktor) i kolor zgodności gazu (czerwony). NIE montuj bezpiecznika tlenowego na linii gazu palnego – rozkalibrowanie gwintu i niedopasowanie funkcji.
Jak często wymieniać bezpiecznik nawet bez cofnięcia płomienia?
Producenci zalecają wymianę co 5 lat eksploatacji ciągłej, niezależnie od testu szczelności. Bezpieczniki termiczne (>180°C) starzeją się chemicznie – sprężynka tracąc elastyczność może nie wyłączyć przepływu w momencie krytycznym. W zakładach z systemem zarządzania BHP wymiana co 5 lat jest często standardem audytowym.
Klasyfikacje i identyfikacja
Normy i homologacje
PN-EN ISO 5175 Bezpieczniki gazowe
Znak CE Tak
Bezpieczeństwo Element BHP obowiązkowy
Klasa BHP Wyposażenie certyfikowane
Parametry kluczowe
Strona montażu palnik
Gaz gaz palny (acetylen / propan…
Ciśnienie max 5 bar (acetylen) / 15 bar (p…
Przepływ max 8 m³/h (acetylen) / 14 m³/h …
Producent i pochodzenie
Marka HARRIS
Producent Harris (USA / PL)
Model fabryczny 188-GGGR
